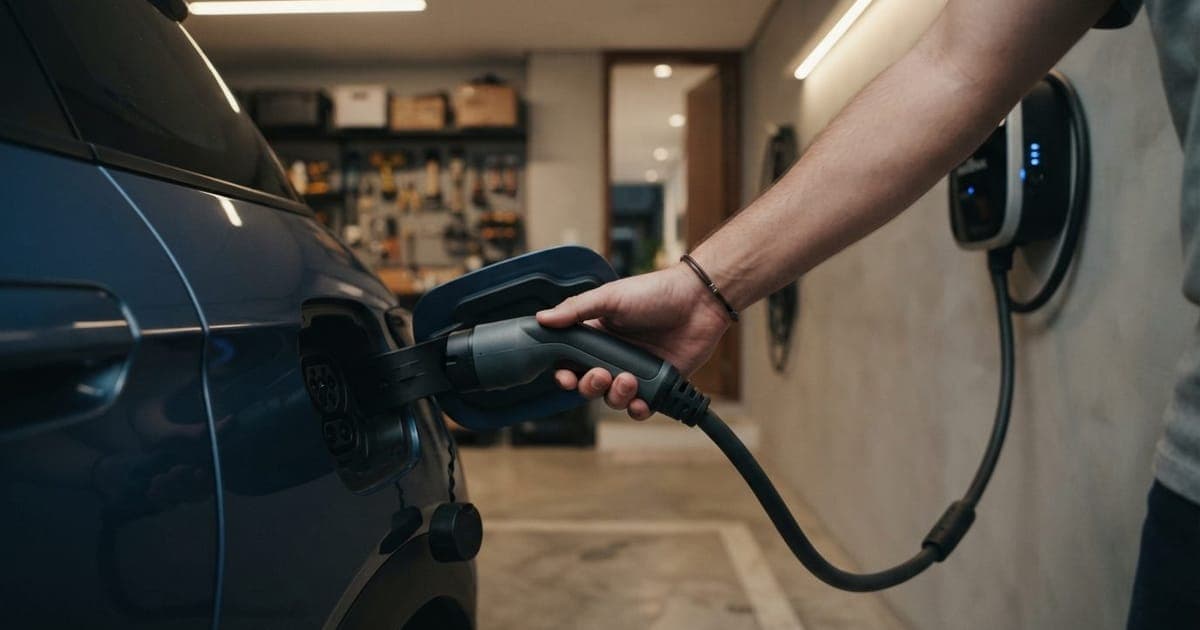

A instalação de uma estação de recarga residencial do tipo Wallbox (de 7,4 kW bifásica a 11 kW ou 22 kW trifásica) envolve custos técnicos que frequentemente superam o preço do próprio equipamento. O orçamento final depende diretamente da distância entre o quadro de distribuição de energia e a vaga, da bitola dos cabos condutores de cobre, dos dispositivos de proteção contra choques e surtos, além de eventuais reformas no padrão de entrada junto à distribuidora de energia.

Para quem adquire um veículo elétrico no Brasil, calcular essa infraestrutura com antecedência evita surpresas no orçamento familiar e previne riscos elétricos graves, como sobrecargas na fiação e perda de garantia do imóvel ou do veículo. Em residências e condomínios, a instalação inadequada compromete a segurança da rede e pode inviabilizar o carregamento diário do veículo.

Passo 1: Avaliar a capacidade do padrão de entrada e da distribuidora

O primeiro passo prático consiste em verificar a capacidade de fornecimento elétrico do imóvel. Residências com padrão monofásico geralmente não suportam a carga contínua demandada por um Wallbox de 7,4 kW sem desarmar o disjuntor geral durante o uso simultâneo de outros aparelhos de alta potência.

Caso o padrão atual seja insuficiente, o proprietário deve solicitar o aumento de carga para bifásico ou trifásico junto à concessionária local (como Enel, CPFL, Light ou Cemig). Esse processo pode exigir a troca do ramal de entrada, substituição da caixa de medição e aprovação de projeto técnico, custos que variam de acordo com as normas de cada distribuidora e a regulação setorial da Agência Nacional de Energia Elétrica (ANEEL).

Passo 2: Dimensionar cabos e trajeto da fiação até a vaga

O segundo cálculo envolve a distância física entre o quadro geral de força e o ponto de fixação do carregador. Carregadores de 7,4 kW exigem corrente contínua de 32A, demandando cabos de cobre de bitola mínima de 6 mm² a 10 mm², a depender da distância e da queda de tensão admissível pela norma NBR 5410.

Quanto maior o percurso, maior o gasto com cabos de cobre unipolares, eletrodutos metálicos ou de PVC antichamas e conexões. Em garagens distantes ou prédios residenciais, esse trajeto costuma ser o item mais custoso do orçamento de materiais.

Passo 3: Incluir dispositivos de proteção dedicados (IDR e DPS)

O circuito do Wallbox exige um disjuntor termomagnético bipolar ou tripolar exclusivo, dimensionado para a corrente nominal do carregador, associado a dispositivos de proteção complementares:

  • Interruptor Diferencial Residual (IDR): Deve ser do Tipo B ou Tipo A com detecção de fuga de corrente contínua (RDC-DD de 6 mA), evitando que correntes residuais da bateria do carro passem para a instalação predial.
  • Dispositivo de Proteção contra Surtos (DPS): Protege a eletrônica sensível do veículo e do carregador contra descargas atmosféricas e picos na rede elétrica.

A instalação desses componentes em um quadro auxiliar ao lado do carregador garante a conformidade com as normas vigentes de instalações elétricas de baixa tensão.

Exemplo de composição de custos no Brasil

Em uma instalação residencial média (distância de 15 a 25 metros do quadro até a garagem), a estimativa de custos de infraestrutura se divide da seguinte forma:

  • Materiais elétricos (cabos de 6mm²/10mm², eletrodutos, DPS e IDR): R$ 800 a R$ 2.000.
  • Mão de obra técnica qualificada com emissão de ART/RRT: R$ 1.500 a R$ 3.500.
  • Aumento de padrão de entrada (se necessário upgrade junto à concessionária): R$ 1.000 a R$ 4.000 (variando com a complexidade civil e taxas locais).

Somados, os gastos de instalação e adequação giram comumente entre R$ 2.300 e R$ 5.500 (sem contar eventuais obras civis pesadas), equivalendo ou superando o valor de compra de um carregador de entrada.

Onde a conta falha: condomínios e prédios antigos

A estimativa básica falha principalmente em edifícios residenciais antigos. Nesses locais, a ausência de infraestrutura subterrânea ou bandejamentos compartilhados exige obras de perfuração e passagem de dutos por áreas comuns, demandando aprovação em assembleia de condomínio.

Além disso, os condomínios frequentemente exigem Laudo Técnico acompanhado de Anotação de Responsabilidade Técnica (ART) emitida por engenheiro eletricista registrado no Crea, ou Registro de Responsabilidade Técnica (RRT) via CAU. Em alguns casos, a infraestrutura geral do prédio não comporta múltiplos veículos elétricos sem um sistema de gerenciamento dinâmico de carga, o que encarece o projeto coletivo.

Vale a pena instalar o Wallbox ou usar carregador portátil?

A decisão entre investir na infraestrutura fixa ou permanecer com o carregador de emergência depende da rotina do usuário:

  • Vale a pena instalar Wallbox: Para quem roda mais de 40 a 50 km por dia e precisa de reposição completa da bateria no período noturno (6 a 8 horas), aproveitando tarifas horárias mais baixas ou garantindo autonomia para o dia seguinte.
  • Basta o carregador portátil (10A/20A): Para quem roda trajetos curtos (até 20–30 km diários) e possui uma tomada aterrada e dedicada, onde a recarga lenta de 1,5 kW a 2,2 kW (que leva de 20 a 35 horas para uma carga completa) supre a demanda sem exigir reforma de entrada.

Limitações do guia

Este guia estabelece os parâmetros técnicos e faixas médias de preço para adequação residencial com base nos padrões normativos da ANEEL e da NBR 5410. Custos específicos de quebra e recomposição de alvenaria, taxas administrativas variáveis entre distribuidoras de energia e exigências particulares de convenções de condomínio não estão inclusos e devem ser orçados individualmente com profissionais habilitados.

Leia também

Ferramentas

Tutoriais

Perguntas frequentes

Quanto custa carregar carro elétrico em casa com Wallbox?

O custo total de instalação, incluindo materiais, mão de obra qualificada e possíveis adequações no padrão de entrada, oscila entre R$ 2.300 e R$ 5.500 no Brasil. O valor depende essencialmente da distância entre o quadro de luz e a garagem, além da necessidade de upgrades junto à concessionária de energia.

Como saber se preciso de um Wallbox ou carregador portátil?

A escolha depende da sua quilometragem diária. O Wallbox é indicado para quem percorre mais de 40 km por dia e precisa de carga rápida noturna. Para rodagens curtas de até 30 km diários, o carregador portátil em uma tomada dedicada de 20A é suficiente para repor a bateria com segurança.

Por que a instalação de Wallbox pode exigir aumento de carga?

Instalações de 7,4 kW ou superiores demandam uma corrente contínua elevada que padrões monofásicos antigos não suportam. A falta de capacidade causa sobrecarga no disjuntor geral, exigindo o aumento de carga para sistemas bifásicos ou trifásicos e a adequação do ramal de entrada conforme as normas da ANEEL e NBR 5410.
