Wallbox de 7,4 kW: requisitos de fiação para recarga elétrica residencial

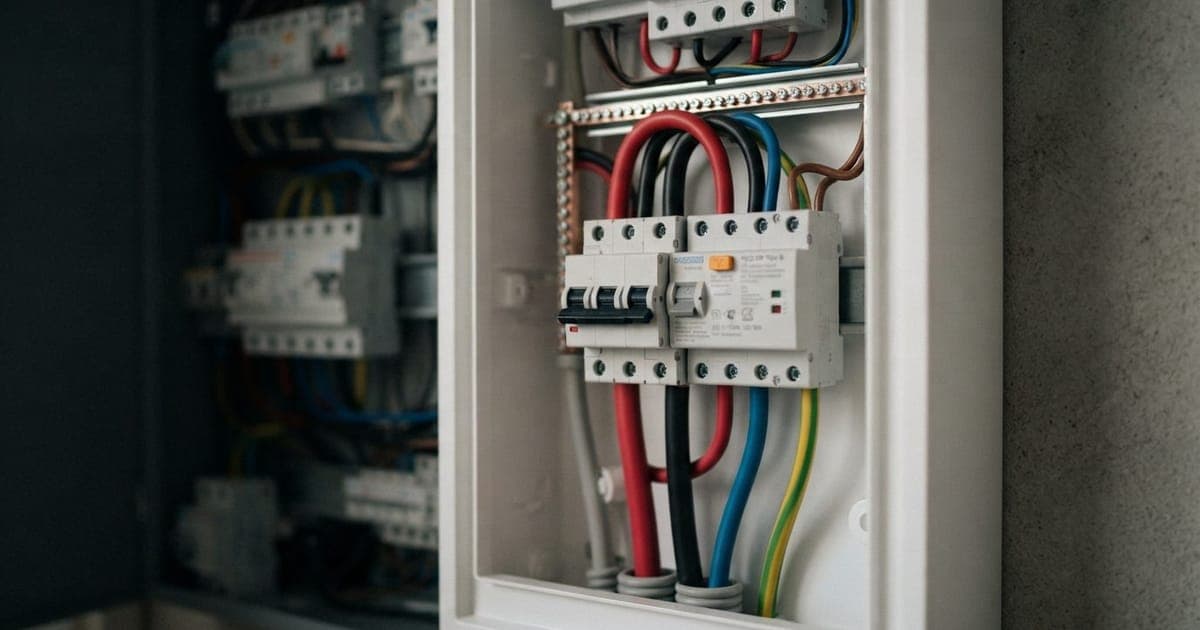

Instalar um carregador de parede (wallbox) de 7,4 kW em um imóvel construído há mais de 15 anos exige a criação de um circuito elétrico exclusivo a partir do quadro de distribuição, com cabo de bitola mínima de 6 mm² ou 10 mm², disjuntor bipolar de 40A e dispositivo DR compatível. Plugar esse equipamento na infraestrutura original sem reformas eleva drasticamente a probabilidade de derretimento de condutores e desarme constante por sobrecarga, já que residências antigas foram dimensionadas para picos pontuais, e não para correntes elevadas contínuas.

No Brasil, uma unidade de 7,4 kW consome 32 ampères (A) de forma ininterrupta durante 6 a 8 horas por noite em tensão de 220V. Para efeito de comparação, um chuveiro elétrico comum de 7.500 W drena corrente semelhante, mas opera por períodos de 10 a 20 minutos. Manter essa drenagem durante horas seguidas em redes com fiação envelhecida, conexões frouxas ou emendas sem solda gera acúmulo severo de calor nas paredes. Se a sua casa opera com padrão monofásico simples, o carregador nem sequer poderá ser instalado sem a troca prévia do padrão de entrada junto à concessionária de energia.

Qual a bitola mínima do cabo de cobre para 32A?

A bitola mínima indicada para um circuito de 32A operando em regime contínuo é de 6 mm², mas distâncias superiores a 15 ou 20 metros entre o quadro e o ponto de recarga exigem condutores de 10 mm² para conter a queda de tensão abaixo de 2% a 4%. Em instalações elétricas normatizadas pela NBR 5410 da ABNT, o dimensionamento não considera apenas a corrente nominal, mas também a taxa de ocupação dos eletrodutos, o método de instalação (embutido ou sobreposto) e a temperatura ambiente típica da região brasileira.

Em casas com mais de 15 anos, é comum encontrar eletrodutos de ferro ou PVC estreitos compartilhados por circuitos de iluminação e tomadas de uso geral. Passar os cabos do carregador nesses mesmos dutos eleva a temperatura de todos os condutores em conjunto, degradando a isolação plástica de PVC (que suporta até 70 °C em regime normal). Por essa razão, a passagem de um ramal exclusivo em eletroduto próprio de 1 polegada (25 mm a 32 mm) com cabos de cobre de 10 mm² isolados para 750V ou 1 kV é a prática mais segura contra aquecimento indevido.

É obrigatório ter aterramento dedicado com haste própria?

O carregador veicular exige aterramento funcional contínuo para liberar a carga; sem ele, a eletrônica interna do wallbox entra em modo de falha e bloqueia a passagem de corrente para proteger o carro. O esquema padrão recomendado pela norma brasileira é o TN-S (onde condutor neutro e condutor de proteção terra são estritamente separados em toda a instalação interna) ou TT com hastes de cobre cravadas no solo para criar um caminho de baixa impedância.

Casas antigas muitas vezes possuem o neutro aterrado apenas na entrada do medidor da rua ou dependem de circuitos sem fio terra nas garagens. Jamais se deve interligar o pino terra do carregador ao cabo neutro na própria tomada da garagem (esquema TN-C proibido em circuitos terminais pela NBR 5410), pois qualquer perda de referência no neutro transferirá potencial elétrico perigoso para o chassi do automóvel. A cravação de hastes de aterramento adicionais interligadas ao barramento de equipotencialização do quadro principal é indispensável para a segurança patrimonial e física do usuário.

Quando a concessionária local exige troca do medidor de entrada?

A troca de padrão monofásico para bifásico ou trifásico torna-se obrigatória sempre que o carregador de 7,4 kW for instalado em cidades atendidas por distribuição de 127V/220V cuja entrada residencial suporte até 30A a 50A no total. Em sistemas onde a fase-neutro é 127V, o wallbox de 7,4 kW necessita de duas fases para atingir 220V (220V x 32A = 7.040 W, aproximados a 7,4 kW em tensão plena), inviabilizando qualquer medidor monofásico.

Mesmo em localidades com 220V monofásico entre fase e neutro, a demanda simultânea da residência impede o uso de padrões leves. Se a casa consome 20A com geladeira, ar-condicionado e luzes, a entrada de 32A do carro elevará a carga para 52A, superando o limite dos disjuntores de entrada padrão de 40A ou 50A. O proprietário deve solicitar o aumento de carga formalmente à concessionária local (como Enel, CPFL, Cemig, Light ou Neoenergia), processo que envolve a troca da caixa do relógio de medição, a substituição do ramal aéreo e a inspeção técnica da distribuidora.

O que é o dispositivo DR Tipo B e por que o tipo comum falha?

O Dispositivo Diferencial Residual (DR) convencional (Tipo AC), amplamente vendido no comércio brasileiro, protege apenas contra fugas de corrente alternada senoidal, mas o carregador veicular lida diretamente com inversores e retificadores internos do carro que podem originar fugas em corrente contínua (DC). Quando ocorre uma fuga de componente contínua acima de 6 mA, o núcleo do DR Tipo AC satura magneticamente e "cega" a proteção, impedindo o desarme mesmo diante de um choque elétrico severo na carcaça do veículo.

A recarga segura requer um DR Tipo B (projetado para detectar fugas AC e DC puras) ou o conjunto formado por um DR Tipo A associado a um módulo RDC-DD (dispositivo de detecção de corrente contínua de 6 mA). Embora alguns modelos modernos de wallbox tragam proteção DC de 6 mA integrada na própria placa de circuito, a ausência dessa especificação no manual do aparelho exige a instalação obrigatória do DR Tipo B no quadro elétrico, componente que custa sensivelmente mais que o dispositivo residencial tradicional.

Exemplo: quanto custa adequar a rede elétrica residencial no Brasil?

O investimento total para criar uma infraestrutura dedicada de recarga em residência antiga varia de R$ 1.500 a R$ 4.000, considerando materiais homologados e mão de obra de eletrotécnico qualificado. Em um trajeto típico de 15 metros entre o quadro de força e a garagem, os custos médios no mercado nacional distribuem-se nas seguintes proporções:

1. Cabos de cobre flexíveis de 10 mm² (fases, neutro e terra): R$ 400 a R$ 750 pelo lance completo. 2. Proteções (disjuntor bipolar termomagnético curva C de 40A, DR dedicado e DPS classe II para surtos): R$ 450 a R$ 1.200 (podendo subir se o DR Tipo B for importado). 3. Eletrodutos rígidos, curvas, braçadeiras e caixa de sobrepor: R$ 200 a R$ 450. 4. Hastes de aterramento de aço cobreado e conectores: R$ 150 a R$ 300. 5. Mão de obra especializada com emissão de Anotação de Responsabilidade Técnica (ART): R$ 800 a R$ 1.500.

Caso a distribuidora de energia exija a reconstrução do poste de entrada ou a troca da caixa de medição para acomodar o relógio bifásico/trifásico, custos adicionais de alvenaria e ferragens homologadas podem adicionar de R$ 1.200 a R$ 2.500 a esse montante.

Onde a conta falha e limitações técnicas

Essa adequação deixa de ser viável ou suficiente sob três condições práticas: imóveis alugados onde o proprietário veta reformas estruturais no quadro de energia, garagens distantes mais de 50 metros do padrão de entrada (situação em que a queda de tensão obriga o uso de cabos de 16 mm² ou 25 mm², dobrando o custo do material) e bairros onde a rede da distribuidora opera no limite de transformação, atrasando a liberação do aumento de carga em meses.

Para quem roda distâncias curtas (até 40 ou 50 km diários), a reforma pesada pode ser adiada com o uso do carregador portátil de emergência (10A a 16A em 220V ou 127V, entregando de 1,3 kW a 3,5 kW). Essa modalidade exige apenas uma tomada de padrão industrial de três pinos (azul de 16A/32A) com fiação mínima de 2,5 mm² a 4 mm², demandando cerca de 12 a 16 horas para repor a bateria. No entanto, se o veículo necessita de ciclos diários completos ou se o usuário busca recuperar mais de 200 km de autonomia em uma noite, a reforma estrutural descrita torna-se inegociável para preservar o patrimônio residencial e evitar a perda de garantia do conjunto de tração do automóvel.

Leia também

Ferramentas

Tutoriais

Perguntas frequentes

Qual a bitola mínima do cabo para um wallbox de 32A?

A bitola mínima indicada para um carregador de 7,4 kW, que consome 32 ampères de forma ininterrupta, é de 6 mm². Contudo, se a distância entre o quadro de distribuição e a garagem for superior a 15 metros, recomenda-se o uso de cabos de 10 mm² para evitar quedas de tensão.

Por que o Dispositivo DR comum falha no carregamento elétrico?

O DR convencional do Tipo AC protege apenas contra fugas de corrente alternada. Carregadores veiculares possuem eletrônica que pode gerar fugas em corrente contínua, fazendo o DR comum saturar e deixar de funcionar, exigindo obrigatoriamente um DR do Tipo B ou um módulo de detecção de corrente contínua de 6 mA.

Quanto custa, em média, adequar a rede elétrica para Wallbox?

O custo médio para uma infraestrutura dedicada completa, incluindo mão de obra qualificada, materiais de proteção e cabos, oscila entre R$ 1.500 e R$ 4.000. Esse valor pode aumentar caso a concessionária local exija a substituição do padrão de entrada, da caixa de medição ou a reforma do ramal aéreo.
